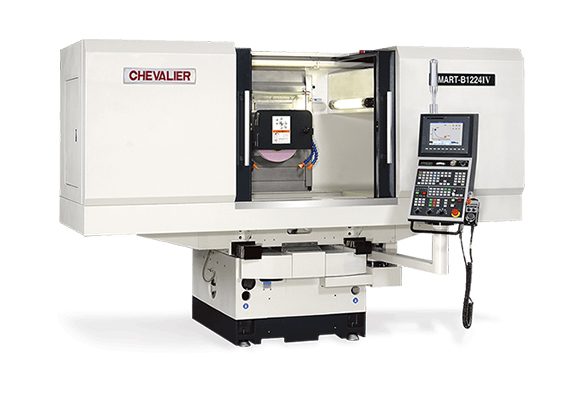

Rectificadora de superficies CNC Serie SMART-IV

Modelo: SMART-H818IV/ SMART-B818IV/ SMART-H1224IV/ SMART-B1224IV/ SMART-H1640IV/ SMART-B1640IV
  1. Consulta
  2. Volver a la lista
  3. Anterior
  4. Próxima

Características

Inteligente. Dinámico. Asequible.

Estas palabras describen las fuerzas impulsoras del nuevo diseño de nuestras rectificadoras de superficies CNC SMART-IV. Estos son los estándares que exigen las industrias médica, energética, de semiconductores, aeroespacial, de moldes y de procesamiento para satisfacer las demandas actuales y futuras del mercado.

Esta serie permite producir formas complejas para piezas de alta precisión, con acabados más finos. Los rieles de deslizamiento de alta resistencia, la base de fundición de una sola pieza y las guías endurecidas del cabezal de la muela crean una estructura de máquina sólida y rígida que minimiza la vibración, el movimiento y el desplazamiento.

Nuestras rectificadoras están diseñadas para ser fáciles de usar. Ahora, nuestro exclusivo SMART iControl de última generación incorpora eficiencia de producción, lo que simplifica los procedimientos operativos y mejora considerablemente el rendimiento de las rectificadoras CNC Chevalier. Combinado con TaskLink+, permite a los operadores crear fácilmente sus propios programas para generar tareas de rectificado complejas en un solo ciclo.

Especificación

Artículo Descripción SMART-H818IV SMART-B818IV SMART-H1224IV SMART-B1224IV SMART-H1640IV SMART-B1640IV
Sistema de control 　 SMART iControl SMART iControl SMART iControl SMART iControl SMART iControl SMART iControl
Capacidad Longitud máxima de rectificado longitudinal 460 mm (18.1") 460 mm (18.1") 610 mm (24.0") 610 mm (24.0") 1,015 mm (40.0") 1,015 mm (40.0")
Ancho máximo de rectificado transversal 200 mm (7.9") 200 mm (7.9") 305 mm (12.0") 305 mm (12.0") 406 mm (16.0") 406 mm (16.0")
Distancia entre la mesa y la línea central del husillo 445 mm (17.5") 395 mm (15.6") 600 mm (23.6") 600 mm (23.6") 600 mm (23.6") 600 mm (23.6")
Carga máxima de la mesa 210 kilogramo (462 libras.) 210 kilogramo (462 libras.) 370 kilogramo (815 libras.) 370 kilogramo (815 libras.) 470 kilogramo (1,036 libras.) 470 kilogramo (1,036 libras.)
Mesa Tamaño de la mesa 200 x 460 mm
(7.9" x 18.1")		 200 x 460 mm
(7.9" x 18.1")		 300 x 600 mm
(11.8" x 23.6")		 300 x 600 mm
(11.8" x 23.6")		 400 x 1,000 mm
(15.7" x 39.4")		 400 x 1,000 mm
(15.7" x 39.4")
Velocidad de la mesa (variable) 0.1~25 m/min
(0.33~82 fpm)		 0~20 m/min
(0~65.6 fpm)		 5~25 m/min
(16~82 fpm)		 0~20 m/min
(0~65.6 fpm)		 5~25 m/min
(16~82 fpm)		 0~20 m/min
(0~65.6 fpm)
Recorrido máximo de la mesa 510 mm (20.1") 510 mm (20.1") 700 mm (27.6") 700 mm (27.6") 1,100 mm (43.3") 1,100 mm (43.3")
Movimiento transversal (Z) Máx. recorrido 220 mm (8.7") 220 mm (8.7") 350 mm (13.8") 350 mm (13.8") 450 mm (17.7") 450 mm (17.7")
Velocidad de alimentación 0~3,000 mm/min (0~10 fpm) 0~3,000 mm/min (0~10 fpm) 0~3,000 mm/min (0~10 fpm) 0~3,000 mm/min (0~10 fpm) 0~3,000 mm/min (0~10 fpm) 0~3,000 mm/min (0~10 fpm)
Elevación del cabezal de la rueda (Y) Máx. recorrido 340 mm (13.4") 290 mm (11.4") 440 mm (17.3") 440 mm (17.3") 440 mm (17.3") 440 mm (17.3")
Velocidad de alimentación 0~3,000 mm/min (0~10 fpm) 0~3,000 mm/min (0~10 fpm) 0~3,000 mm/min (0~10 fpm) 0~3,000 mm/min (0~10 fpm) 0~3,000 mm/min (0~10 fpm) 0~3,000 mm/min (0~10 fpm)
Huso Velocidad del husillo (velocidad variable) 1,000~7,000 rpm 1,000~7,000 rpm 500~1,800 rpm 500~1,800 rpm 500~1,800 rpm 500~1,800 rpm
Motor de husillo 3 kW (4 HP) 3 kW (4 HP) 11 kW (15 HP) 11 kW (15 HP) 11 kW (15 HP) 11 kW (15 HP)
Motores Motores de eje (X/Y/Z) Y/Z: 1.1 kW X: 2.4 kW
Y/Z: 1.1 kW		 Y/Z: 1.1 kW X: 3.9 kW
Y/Z: 1.1 kW		 Y/Z: 1.1 kW X: 3.9 kW
Y/Z: 1.1 kW
motor hidráulico 1 HP — 3 HP — 3 HP —
Dimensión de la rueda OD x Ancho x Diámetro interior Ø205 x 12.7 x Ø31.75 mm (Ø8" x 0.5" x Ø1.3") Ø205 x 12.7 x Ø31.75 mm (Ø8" x 0.5" x Ø1.3") Ø355 x 50 x Ø127 mm (Ø14" x 2" x Ø5") Ø355 x 50 x Ø127 mm (Ø14" x 2" x Ø5") Ø355 x 50 x Ø127 mm (Ø14" x 2" x Ø5") Ø355 x 50 x Ø127 mm (Ø14" x 2" x Ø5")
Dimensiones de la máquina Superficie útil (An x Pr x Al) 2,510 x 2,515 x 2,010 mm (98.8" x 99.0" x 79.0") 2,510 x 2,015 x 2,010 mm (98.8" x 79.3" x 79.0") 4,020 x 2,450 x 2,080 mm (158.3" x 96.5" x 81.9") 3,160 x 2,450 x 2,080 mm (124.4" x 96.5" x 81.9") 4,450 x 2,655 x 2,080 mm (175.2" x 104.5" x 81.9") 3,590 x 2,655 x 2,080 mm (141.3" x 104.5" x 81.9")
Peso neto 1,550 kilogramo (3,400 libras.) 1,550 kilogramo (3,400 libras.) 3,200 kilogramo (7,000 libras.) 3,200 kilogramo (7,000 libras.) 4,200 kilogramo (9,200 libras.) 4,200 kilogramo (9,200 libras.)
