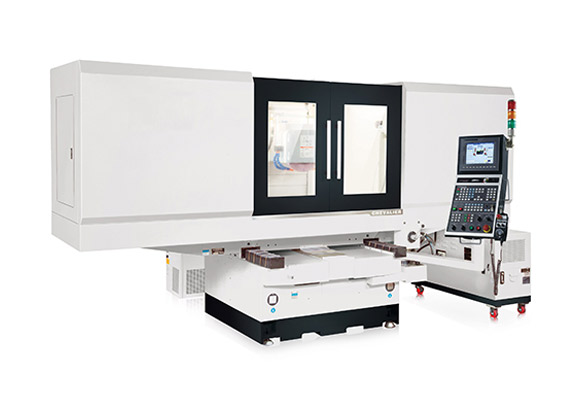

CNC 數控成型磨床 SMART-IV 系列

型號：SMART-H818IV/ SMART-B818IV/ SMART-H1224IV/ SMART-B1224IV/ SMART-H1640IV/ SMART-B1640IV
  1. 詢價
  2. 返回
  3. 上一頁

產品特性

智能、靈活、創值

這三項元素是代表 SMART-IV 數控成型磨床設計的核心價值。為醫療、汽車、能源、半導體、航太、模具及加工產業所需的標竿，以滿足現在與未來的市場需求。

本系列機台，專為複雜工件的研磨而設計。通過選擇相應的配件、夾治具及自動化配置規劃，可提高性能、精度和穩定性，以滿足嚴格的品質要求。

高智能 CNC 成型磨床配置獨有新世代 SMART iControl 數控系統，強化 Chevalier CNC 磨床的性能，簡化了操作流程，並與 TaskLink+ 結合使用，使用者可以快速的創建自己的程序，在一個加工循環內完成複雜的研磨工序，從而大幅提升生產效率。

產品規格

項目 描述 SMART-H818IV SMART-B818IV SMART-H1224IV SMART-B1224IV SMART-H1640IV SMART-B1640IV
控制系統 　 SMART iControl SMART iControl SMART iControl SMART iControl SMART iControl SMART iControl
性能數據 最大研磨長度-左右向 460 mm 460 mm 610 mm 610 mm 1,015 mm 1,015 mm
最大研磨寬度-前後向 200 mm 200 mm 305 mm 305 mm 406 mm 406 mm
工作台至主軸中心距離 445 mm 395 mm 600 mm 600 mm 600 mm 600 mm
工作台最大負載 210 kg 210 kg 370 kg 370 kg 470 kg 470 kg
工作台 工作台尺寸 200 x 460 mm 200 x 460 mm 300 x 600 mm 300 x 600 mm 400 x 1,000 mm 400 x 1,000 mm
工作台速度 (無段變速) 0.1~25 m/min 0~20 m/min 5~25 m/min 0~20 m/min 5~25 m/min 0~20 m/min
工作台行程 510 mm 510 mm 700 mm 700 mm 1,100 mm 1,100 mm
橫向移動 (Z) 最大移動行程 220 mm 220 mm 350 mm 350 mm 450 mm 450 mm
自動橫向進給 0~3,000 mm/min 0~3,000 mm/min 0~3,000 mm/min 0~3,000 mm/min 0~3,000 mm/min 0~3,000 mm/min
輪頭垂直移動 (Y) 主軸轉速 340 mm 290 mm 440 mm 440 mm 440 mm 440 mm
主軸馬達 0~3,000 mm/min 0~3,000 mm/min 0~3,000 mm/min 0~3,000 mm/min 0~3,000 mm/min 0~3,000 mm/min
主軸 主軸轉速 1,000~7,000 rpm 1,000~7,000 rpm 500~1,800 rpm 500~1,800 rpm 500~1,800 rpm 500~1,800 rpm
主軸馬達 3 kW 3 kW 11 kW 11 kW 11 kW 11 kW
馬達 軸向馬達 (X/Y/Z) Y/Z: 1.1 kW X: 2.4 kW
Y/Z: 1.1 kW		 Y/Z: 1.1 kW X: 3.9 kW
Y/Z: 1.1 kW		 Y/Z: 1.1 kW X: 3.9 kW
Y/Z: 1.1 kW
油壓馬達 1 HP — 3 HP — 3 HP —
砂輪尺寸 外徑x寬度x孔徑 Ø205 x 12.7 x Ø31.75 mm Ø205 x 12.7 x Ø31.75 mm Ø355 x 50 x Ø127 mm Ø355 x 50 x Ø127 mm Ø355 x 50 x Ø127 mm Ø355 x 50 x Ø127 mm
機台尺寸 佔地空間 (寬x深x高) 2,510 x 2,515 x 2,010 mm 2,510 x 2,015 x 2,010 mm 4,020 x 2,450 x 2,080 mm 3,160 x 2,450 x 2,080 mm 4,450 x 2,655 x 2,080 mm 3,590 x 2,655 x 2,080 mm
機台淨重 1,550 kg 1,550 kg 3,200 kg 3,200 kg 4,200 kg 4,200 kg
